-***La Larga***-, o cuando van 2 y solo 1 pedalea...

Ver el tema anterior Ver el tema siguiente Ir abajo  Mensaje [Página 1 de 1.]

meao

avatar
Pues nada gente, que ya iba siendo hora de que abriese este tema para presentar a La Larga, otro de mis proyectos locos y sin la cual no puedo vivir ya.

Todo empezo un dia en el que yendo a recoger a mi peque al colegio en la ebike, me aburri de tener que volver en el tren con el peque porque no podia llevarle en la bici para volver. Hasta el colegio son solo 18km, asi que es perfectamente asumible hacerlos en bici.
Estuve buscando tandems de segunda mano, pero en esta zona son excasos y muy caros comparandolos con otras zonas. Asi que, ya me conoceis, me lie a hacermelo yo. El caso es que los tandem normales, son muy incomodos para ir solo, dada su longitud, y para andar por la ciudad con sus continuos giros de 90º y continuos arrancapara, aun mas. Asi que, ya que me lo iba a hacer yo, prepararme algo mas a medida de lo que necesito. Lo que viene a ser, poder transportarme con el peque detras, poder transportar cajas, y poder llevarme mi propia herramienta de manera comoda a las tiendas a las que hago reparaciones y montajes, sin que la dinamica de la bici sea un coñazo.

Pero basta de rollos, que aqui lo que mola es el lio y las chapuzas varias. Asi que vamos a empezar por el cuadro empleado como base principal. Una Specialized Hardrock ya con unos cuantos añitos encima y cuadro de acero.

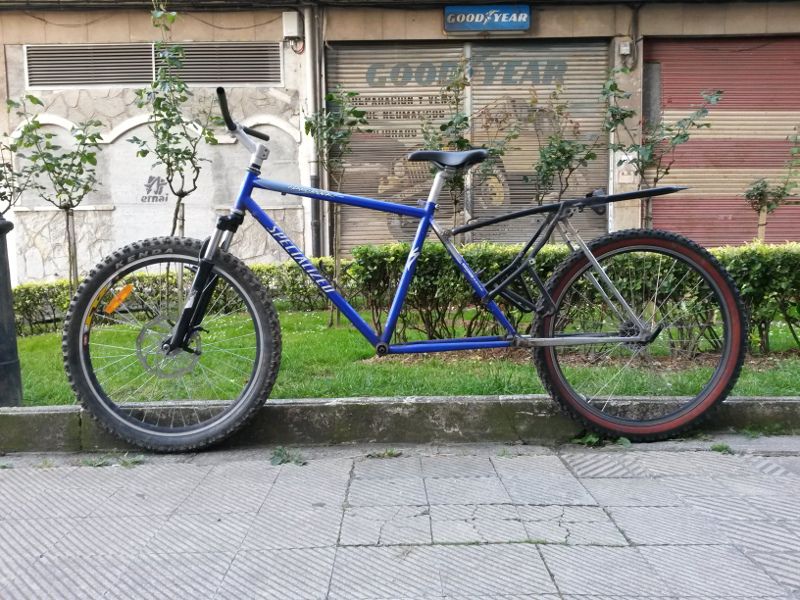

A partir de aqui, hay que decidir la longitud final para que quepan "las cosas de detras" y no se pase de larga. ¿Esto como se hace?, pues facil, coges trozos de aqui y alla y los vas presentrando hasta que el cacharro se empiece a parecer a lo que tienes en mente.

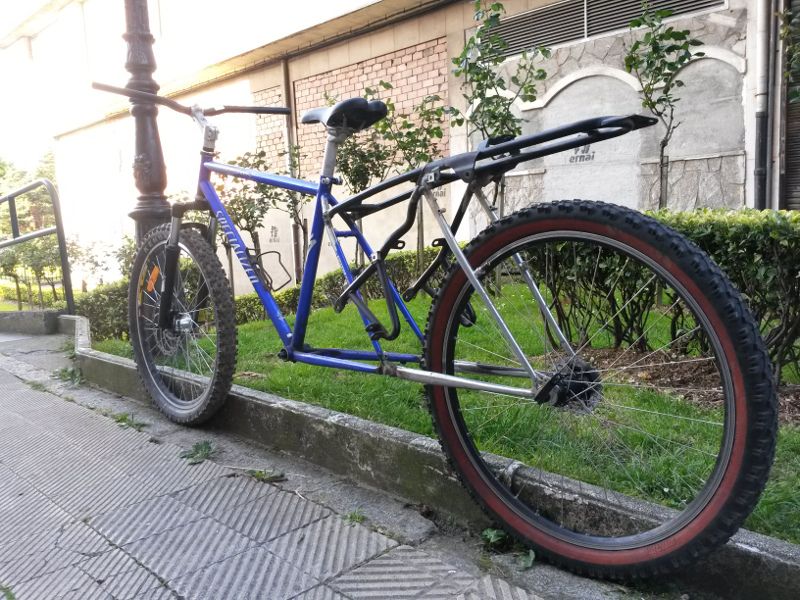

Una vez decidida la longitud, hay que buscar el material necesario para poder hacer la extension. En este caso, aproveche un par de cosillas que tenia por ahi esperando a ser recicladas. Un viejo cuadro de acero sin marca, un subchasis de soporte de asiento de una moto de 50cc y algun recorte de hierros que andan por ahi tirados.







Una vez hecho esto, salir a la calle, montarse y ver que sensacion da. Me gusto, asi que me lie a montarle una motorizacion, completar componentes para que pudiese andar y a salir a hacer pruebas a ver que tal funciona un cacharro de esta indole.



Esos test, me fliparon, y quede mucho mas contento de lo que me esperaba. Ya habia llegado al punto de no retorno, en el que te enamoras del cepo y buscas cualquier excusa para usarlo.
Hasta aqui, basicamente, los componentes que se salen de montajes normales serian:
-Manillar de Honda Varadero
-Llanta trasera de moto en 19" con neumatico 19x3,00"
-Neumatico delantero bici 26x2,40"
-Motor Mxus de 35mm de estator
-Controlador Infineon 6fet 17a
-Bateria Lipo 12s 15ah + BMS

¿Y como funciona?, nada mejor que un videito para que lo veais.

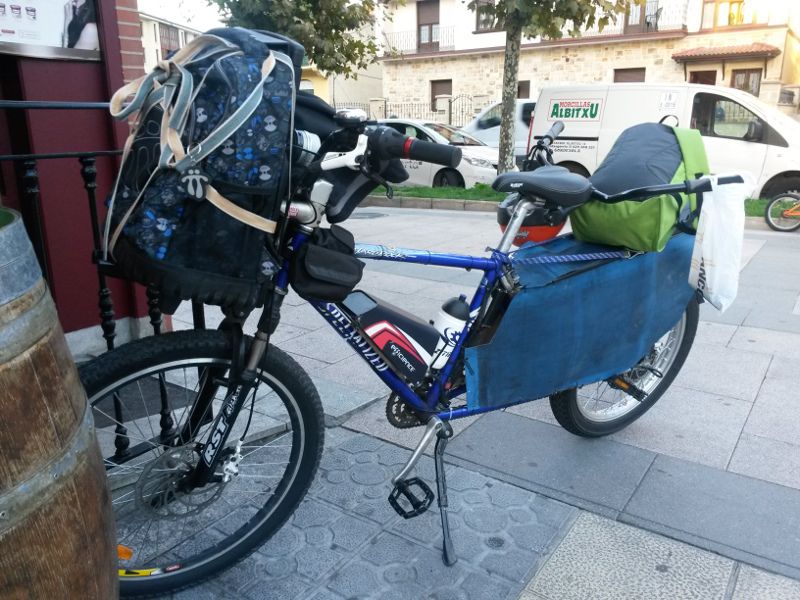

Como empece a usarla tanto, no tenia tiempo para poder desmontar todo y pintar, asi que consegui una tela de rodillos de imprenta y forre los lados para que no se viesen las chapuzas.



Aqui la horquilla delantera ya empezaba a dar sintomas de fatiga, asi que toco poner una un poco mas resistente. Con lo que me toco reutilizar una Marzochi de doble pletina que tenia en otra bici.



Y despues del Verano, llego el Otoño, y las primeras lluvias, asi que toco improvisar un guardabarros delantero. Inspirado por los guardabarros que vi hacer en unos videos rusos, me lie la manta a la cabeza y una vez mas, tire de reciclaje y me fabrique uno de la anchura que necesitaba.





Y con esto, mas feliz que una perdiz y sin mojarme en los dias de lluvia.

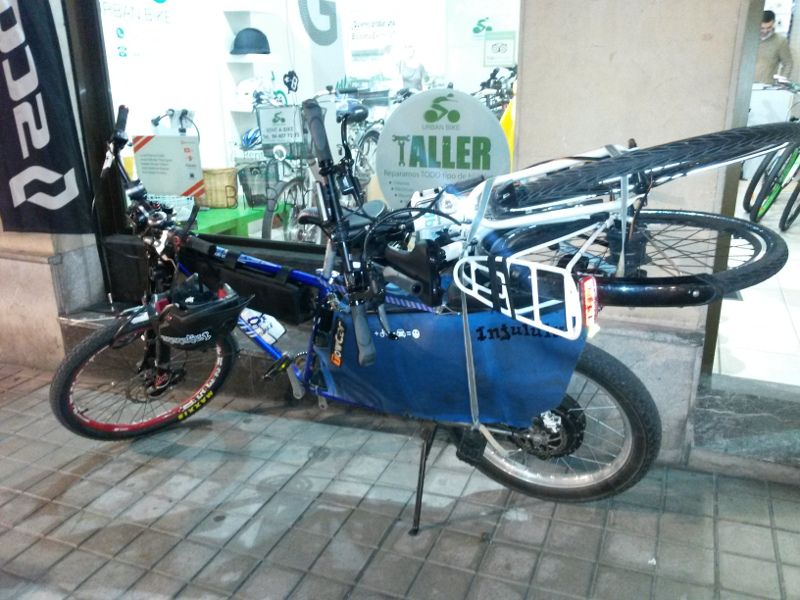

Y para que veais hasta donde se puede llegar a transportar cosas con la burrita, un par de fotillos de como con un solo culo, poder llevar 2 bicis, jejeje





Ahora mismo, estoy en fase de evolucionarla de nuevo, aumentando un poco la potencia para que ayude un poquito mas en las duras rampas que por aqui tenemos, añadiendo una segunda bateria, y preparando una caja donde vaya toda la electronica de manera segura(todas las conexiones, y el regulador DC-DC para el foco delantero que me ha preparado el compañero Asier 16 a medida de mis necesidades).









Como veis, volver a verla "desnuda", se hace raro, jejeje.
La nueva parte electrica consiste en lo siguiente:
-Bateria1 Lipo 12s 20ah + BMS
-Bateria2 Lipo 12s 15ah + BMS
-Controlador Infineon 9fet 22a(pendiente de modificarlo para que de sobre unos 30a)
-Cycle Analyst, por fin sabre cuanta bateria me queda!!!, jajaja. Hasta ahora sabia que hasta 50km podia hacer, pero con miedo en el cuerpo.
-DC-DC Entrada 12-84v Salida regulada a 8v para el foco delantero(Gracias Asier!!!!).

Tengo pendiente pedir que me preparen una caja nueva para la Bateria2, que sera desmontable e ira bajo el asiento trasero(ya que no necesito llevarla siempre y la comparto con el E-Drift Trike que tengo). Modificar el controlador para que de 30a de maximo. Y poca cosa mas.

Asi pues, seguiremos informando.
Saludos, Carlos.

jimwebo

avatar
Preciosa,algo así haré algún día.
Un saludo.

mapacheB


Impresionante.

Trisqui


Buen trabajo y ademas has conseguido reciclar buen material..el niño se ve que disfruta del invento.

manchi

avatar
Ya era hora de que la cuidases un poco Laughing

Sr.Agaporni


Muy chula. Un ejemplo de reciclaje útil. Gran trabajo!!

Sebibike

avatar
Shocked I love you bounce Basketball cheers aplauso es dios thumbsup thumbup1 cervezas iv9x94 Bienvenido typotux 2amarillos Gracias por el post, C. y por el enlace del video al foro Wink

Raptor

avatar
¡¡Verdaderamente eres un fenomeno!!! me encanta tu creatividad. 2amarillos

Artic

avatar
Imaginación al poder!!

Tendrías que fabricarlos en serie thumbsup

Alberabtt

avatar
Guauuuuu, qué pasada: me encanta. Has hecho un Xtracycle casero muy conseguido... Igual te encargo uno en el futuro... Ahora llevo a mis gemelos en bici con un artefacto a medida en el que me caben 2 niños detrás... Pero cuando tengan 6-8 años ya tendré que buscar algo como lo tuyo..

Enhorabuena!! Excelente cargo ebike

nr6


Muy muy guapa la larga, enhorabuena!!!
Me recuerda muy mucho a la big dummy de Surly.

rubecamp


Muy fino. La necesidad agudiza el ingenio.

Hedumaza

avatar
¡ OSTRAS ! Shocked ... no había visto yo este hilo... Impresionado me he quedao... Vaya por delante que me encanta la solución que le has dado a ese hibrido de tandem... me has hecho volar la imaginación... no te imaginas tu de qué manera je je je... tengo en el trastero una vieja bicicleta con cuadro de acero que no se que hacer con ella... está ahí ocupando sitio y oxidándose... y esto que has hecho me ha dado una posible solución... lo que no se es si podría sacarla del trastero, es mi bici y ya me las veo un poco para poder meterla... tengo 3 giros en angulo recto algo estrechos... y uno de 360º en la escalera, para bajar o subir al trastero... con un mosterbike así... creo que solo podría montar dentro del trastero... y solo podría ir para delante y para atrás ja ja ja.

Lo que te voy a copiar es la sujeción del guardabarros ruso... estoy buscando algo para poder montar los focos en las vainas de la horquilla.

Por cierto, la pletina esa que has usado para montar el foco... ¿ como la has sujetado ?... ¿ al tubo de la dirección ?

Joer, eres un tio muy lúcido... tu valdrías para inventor je je je Wink

meao

avatar
La chapita que sujeta el foco esta atornillada a la pletina superior de la horquilla, que esta preparada para potencias Direct Mount y, por lo tanto, viene con cuatro roscas integradas.

La Larga ha evolucionado un poquito, y la he usado bastante, asi que va siendo hora de evolucionarla. Basicamente, que me he encaprichado de una CargoBike de plataforma delantera, y cuando la tenga lista, le regalare el chasis a un amigo(el forero Indautxu), y le modificare este chasis y le instalare una parte electrica diferente para que pueda llevar a cabo uno de sus sueños, que es viajar con la bici(pero sin carrito, jejeje).
Os va a flipar la exageracion que se me ha pasado por la cabeza y que llevare a cabo para él.

Saludos, Carlos.

P.D.:se me olvidaba agradecer los elogios!, gracias!

MaxiSpain

avatar
Que grande! ganas de verla tenemos !! dale caña!
