Se me han perdido 10v. o así :-(

Ir abajo  Mensaje [Página 1 de 1.]

1Se me han perdido 10v.  o así   :-( Empty Se me han perdido 10v. o así :-( el Lun Feb 05, 2018 2:20 pm

Roblej


Hola,

aprovechando que tengo la oportunidad de acceder a baterías de portátil desechadas, he intentado hacer una batería 13S6P para aprender.

Las baterías son de ordenadores de marca que han funcionado el 99% de su vida útil conectados a la red eléctrica. Lo que he hecho tras abrir las baterías ha sido:

- Separar los elementos de dos en dos, dejándolos emparejados por la soldadura de niquel
- Medir el voltaje y seleccionar las que pasan de 2,5v.
- Agruparlas por grupos de 0,5v:  de 2,5v a 3v, de 3v a 3,5v y de 3,5v a 4v.
- Hacer paquetes de 6 elementos tomando tres parejas de uno de esos grupos.
- Soldarlas con estaño sobre el niquel, rápido, con un soldador potente.
- Una vez hecho cada pack de 6, cargarlos de uno en uno. Todos los packs han cargado entre 4000 y 9000 mA y todos han acabado entre 3,98v y 4,06v

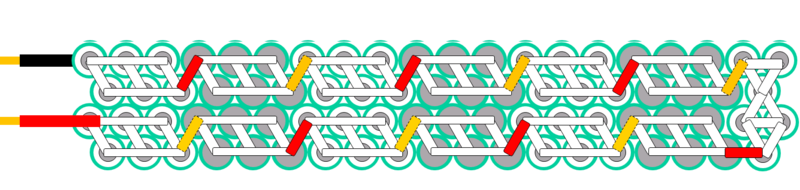

- Luego he unido todos los packs y los he soldado como se ve en la imagen adjunta. Las pestañas rojas que unen los packs están en primer plano y las naranjas serían las que están por detrás y no podrían verse.
Se me han perdido 10v.  o así   :-( Bateri12
El caso del asunto es que la medición me da 42v y pico, cuando debería dar más de 52v.

Midiendo cada pack por separado, todos llegan o pasan de 4v.

¿Qué estoy haciendo mal?  ¿Quién se ha comido mis voltios?

gracias por vuestra ayuda y un saludo

2Se me han perdido 10v.  o así   :-( Empty Re: Se me han perdido 10v. o así :-( el Lun Feb 05, 2018 4:10 pm

Nebulio


Coloca el Polímetro en la misma escala para hacer las dos mediciones, Por ejemplo, en la de 200 voltios.
Mide la serie por partes, ejemplo: 4v-8v-12v....... etc

3Se me han perdido 10v.  o así   :-( Empty Re: Se me han perdido 10v. o así :-( el Lun Feb 05, 2018 5:34 pm

ilegal

ilegal
No habrás conectado algunas series positivo con positivo( o viceversa)?

4Se me han perdido 10v.  o así   :-( Empty Re: Se me han perdido 10v. o así :-( el Lun Feb 05, 2018 8:42 pm

Roblej


No es que sea muy habil, pero el polimetro si se manejarlo. Los dos bloques grandes hacen 24v. cada uno.
Es el pack que los une el que no estoy conectando bien.
Creo que me he ofuscado. A ver si alguien me muestra la luz...

5Se me han perdido 10v.  o así   :-( Empty Re: Se me han perdido 10v. o así :-( el Lun Feb 05, 2018 9:37 pm

jimwebo

jimwebo
Pues el esquema es correcto.
Has puesto bms ?

6Se me han perdido 10v.  o así   :-( Empty Re: Se me han perdido 10v. o así :-( el Lun Feb 05, 2018 9:55 pm

Roblej


No, solo estoy probando. Primer paso es lograr los 52v. Luego vamos con el BMS que está viniendo de china ahora.
Esta tarde he cambiado la disposicion de todos los elementos, he hecho un bloque mas compacto, con más conexiones entre elementos... para fracasar de nuevo en la unión de los bloques grandes. Ya me jode, porque tan dificil no es... :-(
Mañana subo el grafico con la nueva disposición.

7Se me han perdido 10v.  o así   :-( Empty Re: Se me han perdido 10v. o así :-( el Mar Feb 06, 2018 7:59 am

Roblej


Después de ver esta imagen en la que el amigo "ilegal" le explicaba a "biker" las tripas de esta batería

Se me han perdido 10v.  o así   :-( Bateri11
he visto que los paquetes tenían muchas conexiones entre sus elementos, así que he modificado la mía para dejarla así


Se me han perdido 10v.  o así   :-( Bateri12

De nuevo, las conexiones naranjas están detrás.
Y de nuevo, cada paquete grande tiene sus 24v. de rigor. Y de nuevo no sé cómo conectar el pack de atrás.
Cualquier ayuda será bienvenida.

Un saludo

8Se me han perdido 10v.  o así   :-( Empty Re: Se me han perdido 10v. o así :-( el Mar Feb 06, 2018 8:30 am

jimwebo

jimwebo
Roblej escribió:Después de ver esta imagen en la que el amigo "ilegal" le explicaba a "biker" las tripas de esta batería

Se me han perdido 10v.  o así   :-( Bateri11
he visto que los paquetes tenían muchas conexiones entre sus elementos, así que he modificado la mía para dejarla así


Se me han perdido 10v.  o así   :-( Bateri12

De nuevo, las conexiones naranjas están detrás.
Y de nuevo, cada paquete grande tiene sus 24v. de rigor. Y de nuevo no sé cómo conectar el pack de atrás.
Cualquier ayuda será bienvenida.

Un saludo
En éste esquema si veo una incongruencia.
El segundo pack empezando por el cable negativo, tiene el primer puente en amarillo.
Si el amarillo es por abajo, está al revés y toda la serie del segundo pack está mal.

9Se me han perdido 10v.  o así   :-( Empty Re: Se me han perdido 10v. o así :-( el Mar Feb 06, 2018 8:57 am

Roblej


¿Quieres decir así?  y entonces... ¿como se conecta el pack 13?

Se me han perdido 10v.  o así   :-( Bateri13

gracias por tomarte este trabajo de enseñar a principiantes

Un saludo

10Se me han perdido 10v.  o así   :-( Empty Re: Se me han perdido 10v. o así :-( el Mar Feb 06, 2018 9:32 am

jimwebo

jimwebo
Ahora has girado el pack inferior ,pero sigue mal conectado.
Tal y como está ahora,sería,empezando desde el negativo:
amarrillo,rojo,amarillo,rojo,amarillo,ahora el positivo del pack 6 a negativo del pack recto, y el positivo del pack recto al negativo del pack 8.
El resto como está hasta llegar al positivo.
Siempre teniendo en cuenta que rojo es por arriba y amarillo por abajo.
Un saludo
