A continuación paso a lista de los conectores así como sus funciones:

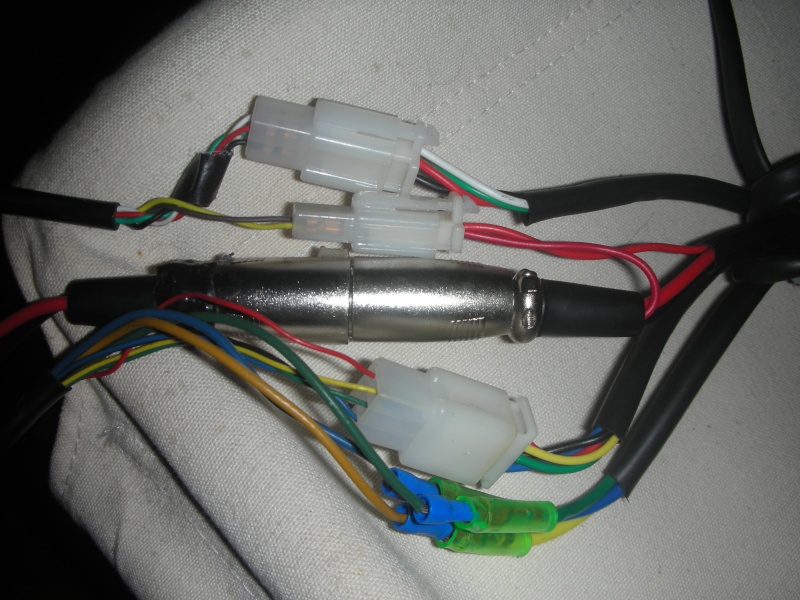

En la foto con el controlador conectado se representa el n° mínimo de conectores(sin corte de asitencia en la frenada, ni frenado regenerativo y sin snsor de pdaleo.
1) Conector pentafásico( de 5 pins): rojo 5 v +, negro 5v -, azul, amarillo, verde: muestran la fase de estatus del motor.
2)Cable grueso azul : motor trifásico
3)Cable grueso amarillo: motor trfásico
4)Cable grueso verde: motor trifásico
5)Conector de 4 pins en dirección al acelerador: -5v negro, +5v rojo, azul 1-5v regulado, naranja indicador del nivel de batería.
6) Conector de 3 pins para el pedelec/ sensor de pedaleo
7 y 8 ) Conector de 2 pins cada uno que van a las manetas de freno : amarillo negro, cortan la alimentación al frenar.
9) 2 piezas de un conector de un pin negro y blanco: si los conectas uno con otro limitan la velocidad a 20 km/h. Limitador
10)Cable grueso rojo 36V+.
Cable grueso negro 36V-
Cable fino rojo: on off del polo + del aceleredor
11) Cable blanco (sin uso)
12) Conector de las baterías XLR
13)Batería 1(12v y 9 ah)
14)Batería 2(12v y 9 ah)
15)Batería 3(12V y 9 ah)
