Desmontar motor buje trasero

Ir abajo  Mensaje [Página 1 de 1.]

1Desmontar motor buje trasero Empty Desmontar motor buje trasero el Sáb Mayo 02, 2020 7:19 pm

JotaEme


Tras montar la llanta nueva y cogerla para ir al trabajo noté que sonaba algo raro, como cuando un rodamiento se ha gripado.

Así que me dicidí a demontar el motor para ver si daba de donde venía el ruido.

Tanto el rodamiento que va al lado del disco y el que va en el nucleo van perfectos, pero si sujeto el eje y giro la tapa está va a trompicones.

Pero no se por donde tirar.

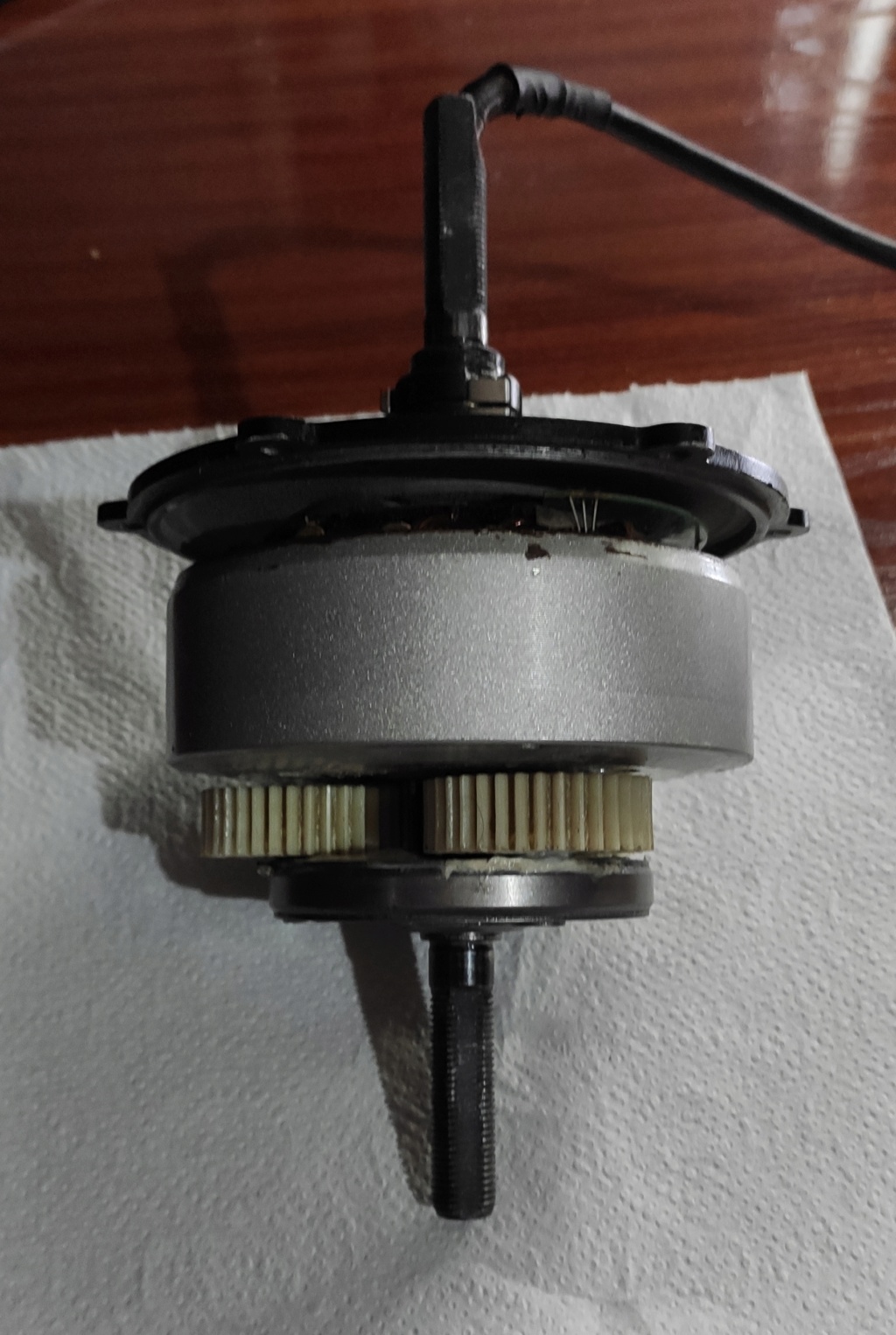

Desmontar motor buje trasero Img_2013

También he quitado el circlip en el eje donde van los planetarios pero no que querido hacer fueza tampoco para sacarlos.

2Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Dom Mayo 03, 2020 7:23 pm

ilegal

ilegal
Lo de los trompicones a mano es normal si no es exagerado, es la fuerza que hacen los imanes al girar. ¿Hacía el mismo ruido al girar en vacío?

3Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Dom Mayo 03, 2020 7:27 pm

ilegal

ilegal
¿Eso qué es?

Desmontar motor buje trasero Img-2013

4Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Dom Mayo 03, 2020 8:09 pm

JotaEme


ilegal escribió:¿Eso qué es?

Desmontar motor buje trasero Img-2013
Tiene toda la pinta de ser un transistor que va soldado a un placa.

5Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Dom Mayo 03, 2020 8:12 pm

JotaEme


Desmontar motor buje trasero Img_2014

Ahora al volver a cogerlo para mirar lo que me pedía ilegal resulta que ha caido esto Shocked

Tiene un tamaño de unos 2x2 cm., para que lo tengais en cuenta.

6Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Lun Mayo 04, 2020 7:45 am

ilegal

ilegal
JotaEme escribió:Tiene toda la pinta de ser un transistor que va soldado a un placa.

Por eso lo pregunto.

Vas a tener que desmontar todo, no es normal que salgan cosas de dentro.

7Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Lun Mayo 04, 2020 9:39 am

JotaEme


ilegal escribió:
JotaEme escribió:Tiene toda la pinta de ser un transistor que va soldado a un placa.

Por eso lo pregunto.

Vas a tener que desmontar todo, no es normal que salgan cosas de dentro
Lo de desmontar es lo que busco, pero no se como hacerlo.

Lo lógico es con un extractor sacar la tapa por el lado donde sale el cable, pero esa es la duda que tengo.

8Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Lun Mayo 04, 2020 8:49 pm

JotaEme


Desmontar motor buje trasero Img_2017
Desmontar motor buje trasero Img_2016

Ya he conseguido quitarlo, al final la tapa iba a presión.

No me ha hecho falta un extractor, he suplementado con unos tubos la carcasa del motor y con un martillo ha salido.

Lo que me pregunto es donde están las bolas del rodamiento y la mala pinta que tiene el bobinado.

El motor funciona sin problemas.

9Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Mar Mayo 05, 2020 12:37 am

Nebulio


Tira ese motor y pon otro. El hilo de cobre está prácticamente quemado. Faltan bolas en el rodamiento y hay algo raro en éste, pero no se ve bien en la foto.

10Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Mar Mayo 05, 2020 10:34 am

ilegal

ilegal
Quita el plato magnético. Los trozos de jaula que faltan seguramente estén pegados al imán.
Si cambias el rodamiento que sea 2RS.

11Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Mar Mayo 05, 2020 11:12 pm

JotaEme


ilegal escribió:Quita el plato magnético. Los trozos de jaula que faltan seguramente estén pegados al imán.
Si cambias el rodamiento que sea 2RS.
Ya he sacado los planetarios, he quitado los tres tornillos que van cogidos al piñon, pero ya no se como se continua para seguir demontando.

12Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Mar Mayo 05, 2020 11:29 pm

JotaEme


Al final buscando he visto un video ruso que explica como sacarlo, porque básicamente es el mismo motor que tengo:

13Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Mar Mayo 05, 2020 11:35 pm

quarter

quarter
eso es un bafang?
que kms tiene y que uso has hecho de el para que este asi de mal?
le has quitado limitacion de corriente o algo a la controladora?

14Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Miér Mayo 06, 2020 11:06 am

jimwebo

jimwebo
ilegal escribió:¿Eso qué es?

Desmontar motor buje trasero Img-2013
Por la posición diría que es un termistor,para medir temperatura.

15Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Miér Mayo 06, 2020 5:47 pm

Nebulio


JotaEme escribió:Al final buscando he visto un video ruso que explica como sacarlo, porque básicamente es el mismo motor que tengo:

Buen vídeo de cómo desmontar y volver a montar un motor. Se ven los sensores Hall son los C462

16Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Jue Mayo 07, 2020 1:39 pm

JotaEme


ilegal escribió:Quita el plato magnético. Los trozos de jaula que faltan seguramente estén pegados al imán.
Si cambias el rodamiento que sea 2RS.
Ya he conseguido desmontarlo entero, pero no veo ninguna bola por ningún lado.

El problema que tengo es demontar el rodamiento, se lo ha dado a un amigo que trabaja en un taller a ver si tiene forma de sacarlo.

17Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Jue Mayo 07, 2020 1:45 pm

JotaEme


quarter escribió:eso es un bafang?
que kms tiene y que uso has hecho de el para que este asi de mal?
le has quitado limitacion de corriente o algo a la controladora?
Es de kitelectrico, creo que está así de quemado porque giraba forzado. Seguramente rozaba en algún sitio.
Al abrir y ver el rodamiento así es que no se que ha podido pasar.

18Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Vie Mayo 08, 2020 8:42 am

ilegal

ilegal
Cuantas arandelas de reglaje trae?

19Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Vie Mayo 08, 2020 1:32 pm

JotaEme


ilegal escribió:Cuantas arandelas de reglaje trae?
Ni idea a lo que te refieres

20Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Vie Mayo 08, 2020 2:16 pm

ilegal

ilegal
Entre el rodamiento y el tope del eje lleva unas arandelas muy finas.

21Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Vie Mayo 08, 2020 2:19 pm

JotaEme


ilegal escribió:Entre el rodamiento y el tope del eje lleva unas arandelas muy finas.
Creo que lleva una, cuando llegue a casa lo miro

22Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Vie Mayo 08, 2020 7:23 pm

JotaEme


En el video minuto 1:08 se ve una arandela que yo no tengo. Y la que única arandela fina que he quitado es la que aparece en el minuto 3:08.

23Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Sáb Mayo 09, 2020 1:25 pm

ilegal

ilegal
Estos motores suelen llevar una arandelas de reglaje muy finas pegadas al rodamiento de la tapa. Tal vez el tuyo haya fallado debido a su ausencia, aunque a lo mejor no las necesita.

Cuando montes todo comprueba la resistencia al giro del motor a mano con la tapa apretada y con la tapa floja, a ver si hay diferencia.

24Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Sáb Mayo 09, 2020 3:39 pm

JotaEme


ilegal escribió:Estos motores suelen llevar una arandelas de reglaje muy finas pegadas al rodamiento de la tapa. Tal vez el tuyo haya fallado debido a su ausencia, aunque a lo mejor no las necesita.

Cuando montes todo comprueba la resistencia al giro del motor a mano con la tapa apretada y con la tapa floja, a ver si hay diferencia.
No hace falta que lo monte, cuando lo desmonté me di cuenta de ello.

Si desaflojaba una vuelta los tornillos de la tapa giraba sin problema, si los apretaba costaba muchísimo hacerlo girar.

Yo creo que de siempre ha estado así, cuando salía desde parado hacía un ruido raro como si fuera forzado y después parecía ir bien.

25Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Sáb Mayo 09, 2020 10:25 pm

Nebulio


Cuando el hilo de cobre se somete a altas temperaturas, se quema el aislante y se pone de color marrón oscuro o casi negro.
El aislante empieza a desprenderse en capas y el cobre acaba haciendo cortocircuito entre espiras adyacentes. Subidas y bajadas de temperatura aceleran el proceso.
Ese motor, caso de que lo arregles tiene los kms contados, acabará quemándose más todavía y fallando.

26Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Dom Mayo 10, 2020 12:28 pm

JotaEme


Nebulio escribió:Cuando el hilo de cobre se somete a altas temperaturas, se quema el aislante y se pone de color marrón oscuro o casi negro.
El aislante empieza a desprenderse en capas y el cobre acaba haciendo cortocircuito entre espiras adyacentes. Subidas y bajadas de temperatura aceleran el proceso.
Ese motor, caso de que lo arregles tiene los kms contados, acabará quemándose más todavía y fallando.
Ya tengo decido cambiar el motor, a ver lo que me dicen de kitelectrico.

27Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Dom Mayo 10, 2020 5:49 pm

ilegal

ilegal
JotaEme escribió:
No hace falta que lo monte, cuando lo desmonté me di cuenta de ello.

Si desaflojaba una vuelta los tornillos de la tapa giraba sin problema, si los apretaba costaba muchísimo hacerlo girar.

Yo creo que de siempre ha estado así, cuando salía desde parado hacía un ruido raro como si fuera forzado y después parecía ir bien.

Entonces venía mal reglado de fábrica. A ver si te lo cambian.

28Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Jue Mayo 14, 2020 5:13 pm

Pacosalamanca

Pacosalamanca
ilegal escribió:
JotaEme escribió:
No hace falta que lo monte, cuando lo desmonté me di cuenta de ello.

Si desaflojaba una vuelta los tornillos de la tapa giraba sin problema, si los apretaba costaba muchísimo hacerlo girar.

Yo creo que de siempre ha estado así, cuando salía desde parado hacía un ruido raro como si fuera forzado y después parecía ir bien.

Entonces venía mal reglado de fábrica. A ver si te lo cambian.
El mío.  FX 8FUN, con casi 15000 km me hacia ruido y l abrirlo me he encontrado con los piñones de nylon parcialmente destruidos. Los he comprado y ya estan montados. A la espera de la grasa.
Por otro lado los rodamientos de apoyo de los extremos los he girado con el dedo y noto que van a trompicones. Están tocados casi con seguridad.
Otra observación es que el motor en el proceso de fabricacion ha  sido equilibrado ya que en la parte exterior de la carcasa donde van los imanes le han realizado un rebaje de material..
Las arandelas finas tambien las lleva mi motor,  lleva 2.
Pondré fotografías  si se hacerlo



Última edición por Pacosalamanca el Jue Mayo 14, 2020 5:57 pm, editado 3 veces

29Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Jue Mayo 14, 2020 5:27 pm

Pacosalamanca

Pacosalamanca
Desmontar motor buje trasero 20200511

30Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Jue Mayo 14, 2020 5:35 pm

Pacosalamanca

Pacosalamanca
Desmontar motor buje trasero 15894710

31Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Jue Mayo 14, 2020 5:44 pm

Pacosalamanca

Pacosalamanca
Desmontar motor buje trasero 20200513

32Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Jue Mayo 14, 2020 5:49 pm

Pacosalamanca

Pacosalamanca
Los rodamientos, como se puede ver en las fotos son 6001RS y 6003RS.
Ilegal : ¿ 2RS en vez de RS? ¿Razón?
Ya la he encontrado
eso te lo dice unas letras al final de la numeración del rodamiento

- 60692Z , rodamiento de medida 6069 y sellado por ambas caras con "plastico"
- 6069RS, rodamiento de medida 6069 y blindado por una cara con metal
- 60692RS, rodamiento de medida 6069 y blindado por dos caras con metal
Los hay de muchos precios lo que me hace suponer que, teniendo las mismas medidas, la calidad será muy distinta.
He visto que skf los tiene.
Mi problema va ha ser sacarlos.
¿Alguna idea?

33Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Jue Mayo 14, 2020 6:18 pm

Mino

Mino
Para sacar los cojinetes y luego volver a montarlos, dale calor con una decapadora o con un soplete de esos de bombona pequeña de butano, alrededor de la pista del cojinete. Con un golpe seco, debe salir y entrar fácilmente.

34Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Jue Mayo 14, 2020 6:45 pm

JotaEme


Pacosalamanca escribió:Desmontar motor buje trasero 20200513
Si es igual que el mio este rodamiento no vas a tener problema en sacarlo, porque por detrás tienes acceso para golpearlo, el problema es el rodamiento de la tapa.

En mi caso no tenía acceso, es un rodamiento con alojamiento "ciego" y salvo que no tengas un extractor me temo que va a ser dificial sacarlo.

Una opción que he hecho un par de veces para conseguir que los rodamientos giren es quitar la tapa, limpiarlos bien y volverlos a engrasar.

35Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Jue Mayo 14, 2020 6:49 pm

JotaEme


Si consigues sacarlos intenta ir a por unos buenos rodamientos, si es SKF vas a tiro hecho.

36Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Vie Mayo 15, 2020 1:38 am

Pacosalamanca

Pacosalamanca
JotaEme escribió:Si consigues sacarlos intenta ir a por unos buenos rodamientos, si es SKF vas a tiro hecho.
Lo intentaré, si no puedo me tocará esperar al cambio de fase, en Salamanca estamos en la 0, y acudiré a un taller de conocidos para sacarlos..
Ya contaré.

37Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Vie Mayo 15, 2020 7:37 am

ilegal

ilegal
Pacosalamanca escribió:Los rodamientos, como se puede ver en las fotos son 6001RS y 6003RS.
Ilegal : ¿ 2RS en vez de RS? ¿Razón?

Con que monten tapas de goma es suficiente, el polvo no entra y duran más.

38Desmontar motor buje trasero Empty Rodamientos y lubricantes. el Sáb Mayo 16, 2020 8:04 pm

Bender Rodríguez

Bender Rodríguez
Hola a todos!

Respecto a los rodamientos, querría decir que los cierres metálicos son mejores en ambientes polvorientos... creo que en el motor NO influye nada y puedes "ahorrar" si usas unos con cierre plástico.
Eso sí, a igualdad de rodamiento... el más caro siempre será mejor Smile.

Otra cosa que me llama la atención y me gustaría preguntaros: ¿qué tipo de lubricante utilizáis/an para los engranajes?... . pausa de 10 minutos... por lo visto en el foro ya hay varias discusiones sobre ello.

No está muy claro... yo me decanto por lubricantes de teflón.

Ok, seguimos para bingo!

Gracias!

39Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Sáb Mayo 16, 2020 10:11 pm

Pacosalamanca

Pacosalamanca
He comprado rodamientos FAG 2RS. Son de buena calidad.
La grasa que voy a usar es la BOMGRAS con PTFE.
Después de leer y leer opiniones me he decidido por esta.
La que llevaba el motor era una negra en cantidades industriales.🤗🤗

40Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Sáb Mayo 16, 2020 10:51 pm

JotaEme


Yo la grasa que le pongo a la bici es la Pitstop Pm600, cuando busqué para mi horquilla era una que recomendaban y por ahora muy bien.

Como voy a poner un motor nuevo he visto que algunos directamente antes de montarlo lo abren y le cambian la grasa, eso es porque la que trae es de baja calidad?

41Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Dom Mayo 17, 2020 3:10 am

Pacosalamanca

Pacosalamanca
Finalmente he desmontado sin problemas los rodamientos con una llave de tubo de 14-15 y un mazo de goma  ya que en mi caso si tenía acceso suficiente para meter la llave y darle unos golpes a los rodamientos  en condiciones.
Mañana a engrasar y montar motor. Limpieza y engrase a mi egarbike.
Le quedan otros 15000 km🤗🤗😷😷

42Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Dom Mayo 17, 2020 3:14 am

Pacosalamanca

Pacosalamanca
Desmontar motor buje trasero Img_2010

43Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Dom Mayo 17, 2020 9:18 am

JotaEme


Pacosalamanca escribió:Finalmente he desmontado sin problemas los rodamientos con una llave de tubo de 14-15 y un mazo de goma  ya que en mi caso si tenía acceso suficiente para meter la llave y darle unos golpes a los rodamientos  en condiciones.
Mañana a engrasar y montar motor. Limpieza y engrase a mi egarbike.
Le quedan otros 15000 km🤗🤗😷😷
Me alegro que todo haya salido bien, supongo que el tuyo lleva rueda libre y no cassette, por eso tenías buen acceso para sacar el rodamiento.

44Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Dom Mayo 17, 2020 9:21 am

JotaEme


Por cierto, acabo de pedir un motor nuevo, un MXUS XF08C, espero que no tarde mucho en llegar.

45Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Dom Mayo 17, 2020 2:47 pm

Nebulio


JotaEme escribió:Por cierto, acabo de pedir un motor nuevo, un MXUS XF08C, espero que no tarde mucho en llegar.
¿Puedes poner alguna dirección donde los vendan?

46Desmontar motor buje trasero Empty Re: Desmontar motor buje trasero el Dom Mayo 17, 2020 6:14 pm

JotaEme


Nebulio escribió:
JotaEme escribió:Por cierto, acabo de pedir un motor nuevo, un MXUS XF08C, espero que no tarde mucho en llegar.
¿Puedes poner alguna dirección donde los vendan?
https://www.ebay.es/itm/MXUS-Hub-Motor-for-MTB-Electric-Bicycle-Wheel-Drive-XF07-XF08-XF08C-XF15F-XF15R/264655582875

Aquí es donde lo encontré más barato.

Volver arriba  Mensaje [Página 1 de 1.]

Permisos de este foro:
No puedes responder a temas en este foro.
