Conectar cables pantalla "KT LCD 5 niveles de asistencia" a controladora KT china "LY36V500W"

+3
Nebulio
JanDC
Kikebike
7 participantes

Ir abajo  Mensaje [Página 1 de 1.]

Kikebike



Hola, expongo mi problema a ver si alguien me puede ayudar.

He montado en mi bicicleta vieja, una Wilier de 30 años, un kit de rueda trasera con motor HUB de 36v 500W, con sensor de pedaleo estandar y acelerador de puño, con leds de carga de la bateria y interruptor on/off. La bateria es una GreenCell de 36v 13,8Ah. El kit funciona estupendamente. Cuando estoy pedaleando entrega potencia fija y cuando le doy al acelerador, tomo el control de potencia y empuja segun le demando..

El asunto es que acabo de comprar una pantalla KT  LCD 5 niveles de asistencia, y la controladora no trae salida de cables para la pantalla. El conector de la  LCD 5 niveles de asistencia, trae 5 cables:

Según esquema eléctrico  LCD 5 niveles de asistencia:

Rojo (+)
Azul (control)
Negro (-)
Verde (Datos 1)
Amarillo (Datos 2).

Controladora KT: Ref: LY36V500W

Cables acelerador:
Verde
Marron
Amarillo
Rojo
Blanco
Negro

Aparte lleva 5 para los sensores Hall motor, 3 para el sensor PAS, 2 para los frenos, 3 fases motor, 2 alimentacion+/-.

El asunto es si alguien me puede decir si la  LCD 5 niveles de asistencia, ¿se puede conectar a los cables del acelerador y cual es la equivalencia de colores?, o si por el contrario hay que sacar cables de la placa controladora?. y en ese caso el esquema de donde soldarlos...

Gracias de antemano.Conectar cables pantalla "KT  LCD 5 niveles de asistencia" a controladora KT china "LY36V500W" Img_2010

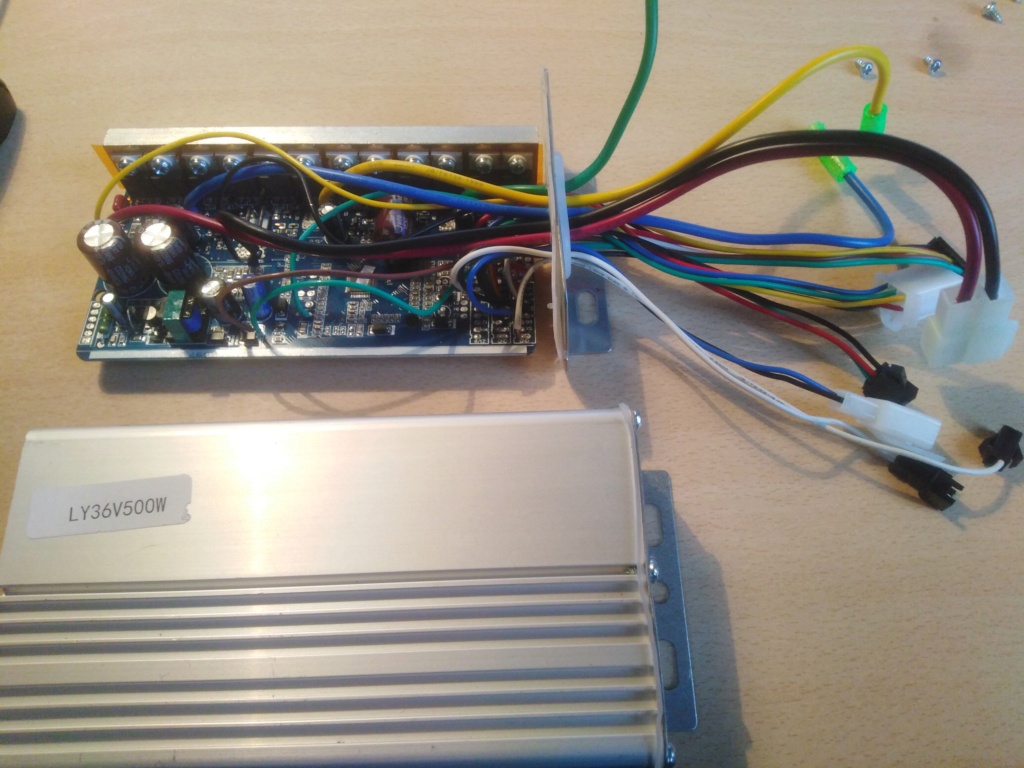

Conectar cables pantalla "KT  LCD 5 niveles de asistencia" a controladora KT china "LY36V500W" Img_2011

JanDC



Bienvenico al foro !  Very Happy

Suerte en tu consulta,yo no tengo ni idea para ayudarte.

A Kikebike le gusta esta publicaciòn

Nebulio



No sé si ésto te podrá ayudar algo, sacado del manual de Kitelectrico:
http://www.kitelectrico.com/detalleArticulo.asp?A=387

Pero estos son cable waterproof y los otros vienen al aire con conectores, hay que encontrar la equivalencia.

A Kikebike le gusta esta publicaciòn

Kikebike



Gracias pero ese es el problema.. que mi controladora no sale con conexiones EBUS.. entonces no se si la de 6 cables de el acelerador es la que se corresponde tb con los datos para la pantalla KT LCD 5 niveles de asistencia.. ni las equivalencias en cuanto a cable de control, datos 1 y datos 2.. porque el + y -, estan claros...

ilegal

ilegal

No son compatibles.

Sebibike

Sebibike

Kike, por favor, no dupliques temas.


_________________


Twitter @EbikeGranada

Hectorpe



Comparte imágenes de tu acelerador por favor, yo te puedo apoyar, también toma imagen de tu controlador desde diferentes ángulos para verificar como está cableado

A Fernandovillar le gusta esta publicaciòn

Fernandovillar



Si tenias una pantalla tipo Led no es compatible con pantalla display, suele faltar el cable de recepción de señal,
Si tenía ya pantalla lcd el marrón suel ser lampara(v+) y en tu caso el blanco es control (azul en la kt, comprueba antes si el blanco va a la zona de alimentación

A Sebibike le gusta esta publicaciòn
