Foro bicicletas eléctricas, Kits eléctricos y baterías » Averías, mecánica, montaje... » Acelerador roto "DAHON Beauty"

Acelerador roto "DAHON Beauty"

2 participantes

Ir abajo  Mensaje [Página 1 de 1.]

1Acelerador roto "DAHON Beauty" Empty Acelerador roto "DAHON Beauty" Lun Jun 28, 2021 5:48 pm

goyalf


Hola de nuevo, los que me habéis visto en la presentación, ya sabéis que me encanta dar segundas vidas a las máquinas.
En esta ocasión, tengo entre manos el proyecto de una e-bike plegable china, con unos cuantos años Marca DAHON, modelo Beauty. Me la regala, hace tiempo, un amigo que la tenía en un rincón llena de polvo y yo he acumulado un poco más. Ahora que tengo algo de tiempo, me he dispuesto a averiguar como hacerla revivir.
Adjunto imágenes para los que no la conocéis.
El caso es que necesito de vuestra inestimable ayuda. Seguro que para alguno de vosotros la solución es muy simple.

Se trata de cambiar el acelerador, si se puede, por un lcd baratito, para tener las opciones legales de asistencia al pedaleo con varios niveles. La opción de dejar el acelerador o quitarlo, no es el problema, quiero decir, que no me importa dejarlo si es más sencilla la solución, anque ya no sería legal del todo.

La cuestión que os quiero plantear es que, del controlador solo salen cuatro hilos hacia el acelerador y los LCDs que estoy viendo, el S866 lleva mínimo 5 y dos más en otro cablecito paralelo, que no sé para que son. O los lcd KT, que imagino que no valdrán por lo antigua que es la bici.
Creo que me tocará comprar también controladora, si no, no funcionará. Pero ¿será posible hacer que funcione, comprando lcd y controladora, aunque el motor solo tenga los cinco de los hall y los tres de fase? O será mejor que busque un acelerador con el mismo número de cables y con botón.

¿Qué opinas? porfa. ¿Sabes de algún hilo que hable de esta transformación? He dado muchas vueltas pero no he encontrado.

Los cables que salen del controlador hacia el manillar son dos: el que lleva dos hilos para el freno y otro con cuatro hilos para el acelerador. Este tiene leds de nivel de batería y botón con anclaje donde seleccionar velocidad crucero.
La avería detectada es que, el acelerador, antes de desmontarlo no hacia bien la función de acelerar, o daba chicha o no la daba. El botón de crucero, mantenía la velocidad. En ocasiones, con crucero pulsado y parada, al ir acelerando mínimamente salía disparada y otras veces necesitaba el inicio del pedaleo para dar paso al acelerador. Desmonto acelerador y me quedo con los hilos pelados y sueltos en la mano, hacían contacto de casualidad. El puño también estaba girado 180º de su posición correcta.

Gracias por todo.
Acelerador roto "DAHON Beauty" Img_3510

Acelerador roto "DAHON Beauty" Img_3511

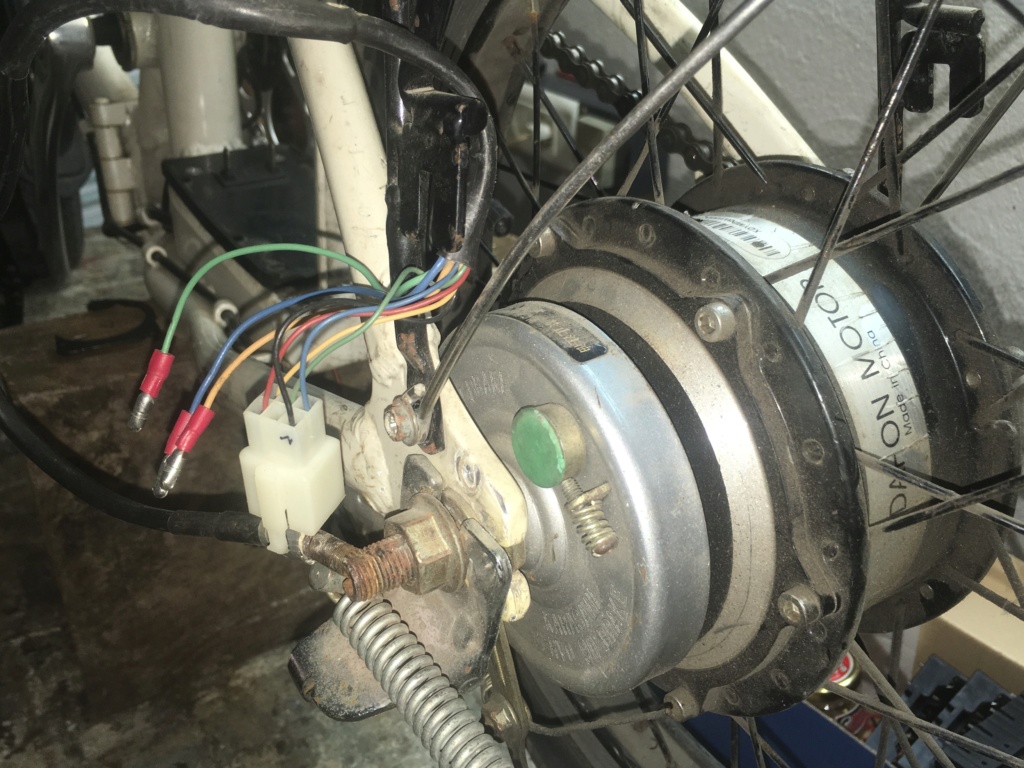

Acelerador roto "DAHON Beauty" Img_3512

2Acelerador roto "DAHON Beauty" Empty Re: Acelerador roto "DAHON Beauty" Lun Jun 28, 2021 7:15 pm

goyalf


He estado buscando post que hablen de pantallas, hay muchos. ¿Alguna recomendación para este tipo de bici?
Gracias de nuevo

3Acelerador roto "DAHON Beauty" Empty Re: Acelerador roto "DAHON Beauty" Lun Jun 28, 2021 8:28 pm

goyalf


Por otra parte, conocéis alguien ¿dónde encontrar información de la Dahon Beauty? No hay forma de encontrar nada, no sé si porque mi amigo la trajo de China, o porque es muy antigua.

4Acelerador roto "DAHON Beauty" Empty Re: Acelerador roto "DAHON Beauty" Mar Jun 29, 2021 11:00 pm

goyalf


A mi me suena, verlas en alguna tienda de bicis electricas, en un ricón, apartadas, como para desguace. Pero ya no recuerdo si eran estas mismas.
Seguramente la dejarían con la compra de una nueva, un plan renove, o algo así.
Saludos.

5Acelerador roto "DAHON Beauty" Empty Re: Acelerador roto "DAHON Beauty" Mar Jun 29, 2021 11:16 pm

goyalf


goyalf escribió:Tengo entre manos el proyecto de revivir una plegable china, con unos cuantos años, DAHON, modelo Beauty.
Adjunto imágenes para los que no la conocéis.

Se trata de cambiar el acelerador, está roto, para, además ir legal con la asistencia al pedaleo y un display.

La cuestión es que, del controlador solo salen cuatro hilos hacia el acelerador, alimentación, señal y crucero.

Parece que me tocará comprar también controladora,¿verdad? si no, no funcionará.


El acelerador tiene leds de nivel de batería y botón con anclaje para la velocidad de crucero. Pone escrito ZL/DD, ¿sabéis que quiere decir?
La avería que tiene es que, el acelerador, o daba chicha a tope o nnada. El botón de crucero, mantenía la velocidad. En ocasiones, con crucero pulsado y bici parada, al acelerar salía disparada y otras veces necesitaba los sensores del inicio del pedaleo para alimentar el acelerador.
Desmonto acelerador y me quedo con los hilos pelados y sueltos en la mano, parece que hacían contacto intermitentemente.
Gracias por todo.
Un saludo
Acelerador roto "DAHON Beauty" Img_3510

Acelerador roto "DAHON Beauty" Img_3511

Acelerador roto "DAHON Beauty" Img_3512

6Acelerador roto "DAHON Beauty" Empty Re: Acelerador roto "DAHON Beauty" Miér Jun 30, 2021 8:10 am

ilegal

ilegal
Éste controlador vale para cualquier motor con sensores. Puedes montarle acelerador o PAS según tus preferencias.

7Acelerador roto "DAHON Beauty" Empty Re: Acelerador roto "DAHON Beauty" Miér Jun 30, 2021 3:20 pm

goyalf


ilegal escribió:Éste controlador vale para cualquier motor con sensores. Puedes montarle acelerador o PAS según tus preferencias.
Lo había visto antes pero no me atrevía a pedirlo, ahora si lo pido. muchísmas gracias.

Sólo me falta saber, porfa, como conectar para acelerador o para PAS.

Imagino que la solución está entre estos dos conectores "Power line" y "Turn de line" pero ¿¿Cómor??

El conector con dos cables de color verde turquesa, con la especificación "Since de Study" ¿para qué es?


Acelerador roto "DAHON Beauty" Hae76e10

8Acelerador roto "DAHON Beauty" Empty Re: Acelerador roto "DAHON Beauty" Miér Ago 11, 2021 4:32 pm

goyalf


ilegal escribió:Éste controlador vale para cualquier motor con sensores. Puedes montarle acelerador o PAS según tus preferencias.
Ya lo tengo montado y funcionando. Dudas resueltas. Gracias Ilegal.

Sólo veo una pega, al pedalear hacía tras, también actúa el motor. Un inconveniente que a mi mujer le hizo un bonito caballito en parada, cuando giró los pedales hacía atrás para colocarlos y salir.

Usaré este controlador para algún otro proyecto y voy a comprar otro más moderno que detecte el sentido de pedaleo. Pero ¿cual? Imagino que Éste, si a funcionado, un KT valdrá también. ¿No?


La gran duda la tengo en el disco de imanes del sensor hall, que tendré que sustituir.
He visto que comentas en otro tema, la importancia de la posición de los imanes para respetar su polaridad. De esta forma el controlador averigua el sentido de la pedalada.
Pero que disco de imanes comprar para que se entienda con una u otra controladora, es una incógnita.

A lo mejor con cambiar el disco de imanes se soluciona, lo mismo esta controladora lo detecta también.

9Acelerador roto "DAHON Beauty" Empty Re: Acelerador roto "DAHON Beauty" Vie Ago 13, 2021 4:26 pm

goyalf


He encontrado este tema del 2013 y estoy haciendo pruebas a ver si doy con la tecla. Muy interesanante, curioso y misterioso.
https://www.enbicielectrica.com/t3081-motor-actua-pedaleando-al-reves-contrapedal-solucionado

P.D. No sé si hago bien en poner el enlace aquí pegado, por favor, que algún administrador me corrija si es incorrecto. Gracias.
