Ayuda conexión acelerador de gatillo con controladora

3 participantes

Ir abajo  Mensaje [Página 1 de 1.]

ozito5



Hola a todos:

Pido ayuda a los maestros del foro para intentar conectar un acelerador de puño a una controladora genérica.
La controladora anterior daba fallos continuamente así que decidí adquirir una nueva.
Tengo localizadas las conexiones de la batería, los cables que tienen que ir al motor, el cable del PAS y los sensores de freno; pero al ir a conectar el acelerador de gatillo (que incluye el botón de encendido del sistema) me surgen dudas y no quiero cortocircuitar nada.
Os adjunto fotos del esquema de la controladora (no hagáis caso de las notas a bolígrafo). También os adjunto foto del acelerador y del esquema de identificación de cables que adjunta el fabricante del mando.

CONTROLADORA ESQUEMA:

Ayuda conexión acelerador de gatillo con controladora Img_2010

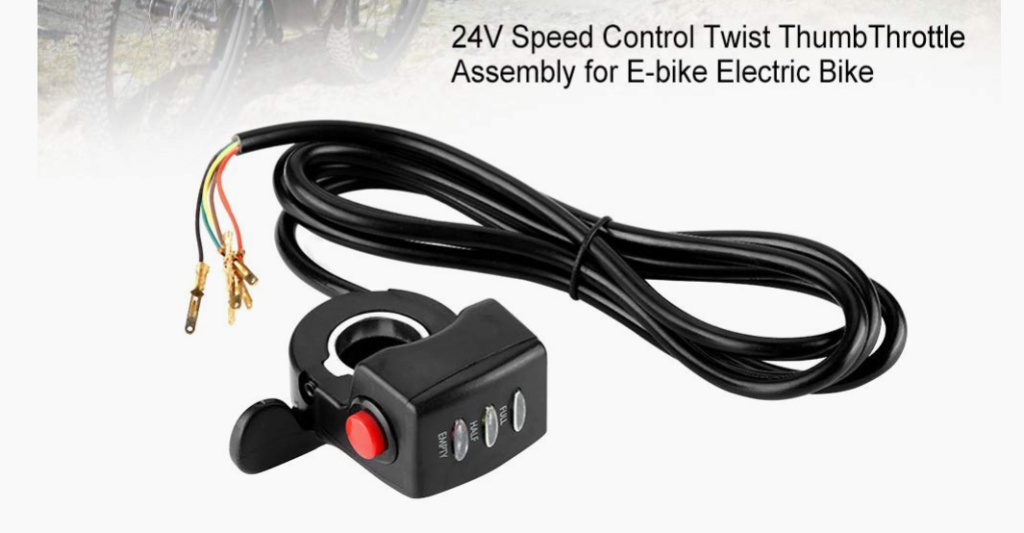

ACELERADOR

Ayuda conexión acelerador de gatillo con controladora Screen10Ayuda conexión acelerador de gatillo con controladora Screen10Ayuda conexión acelerador de gatillo con controladora Screen10Ayuda conexión acelerador de gatillo con controladora Screen11


Tal y como yo lo veo al mando del acelerador (con 6 cables) habría que hacerle llegar alimentación y conectar la parte que afecta al acelerador.
La alimentación de la controladora entiendo que la podría hacer llegar desde los dos cables de la controladora  "MAIN ADAPTER DOOR LOOK"  por ejemplo.
Y por otro lado lo referente a la señal del acelerador entiendo que serían los cables rojo, negro y blanco que salen del mando y que irían conectados al rojo, negro y blanco de la controladora "TURN THE HANDLE. SPEED CONTROL KNOB"

Estoy un poco perdido porque no se muy bien como conectarlo todo, sobre todo los dos cables del mando identificados como interruptor (amarillo y marrón).

Como ya habréis podido intuir mis conocimientos sobre electricidad son nulos.

Muchas gracias a todos.

ilegal

ilegal

Los cables de interruptor del controlador irían conectados con los del interruptor del acelerador si quieres usarlo para encender y apagar (rojo con verde y amarillo con amarillo) De todas forma yo comprobaría con un polímetro que los cables verde y amarillo del mando son los del interruptor, por si acaso.

Antes de conectar el acelerador yo empezaría por el sensor de pedaleo. Si funciona, bien. Si no, tal vez los cables del acelerador sean los del sensor de pedaleo y viceversa.

Bender Rodríguez

Bender Rodríguez

Hola, a ver si puedo ayudarte en lo poco que sé.

Por una parte el acelerador: Negro (-), Verde (+) y blanco (señal) irá a la controladora que es Negro (-), Rojo (+), blanco (señal).

Primero prueba que va ok y luego nos dices.

El interruptor entiendo que irá al "electric door" (que ahora viene cortocircuitado, entiendo que para que arranque sin interruptor...) y un cable a positivo pero mejor ir poco a poco probando. Si solucionas el acelerador tienes el 50% menos de problemas Smile

Un saludo!!
